一、 测试目的：
1、评估包装保护性能：验证当前纸尿裤的外包装（如彩盒、运输纸箱）及内部缓冲结构（如有）在模拟真实运输振动环境下的保护能力；
2、发现产品潜在损伤：激发并识别因振动导致的潜在问题，如：
2、1包装破损：纸箱开胶、开裂、变形；
2、2产品磨损：包装内纸尿裤因相互摩擦或与包装盒摩擦产生粉尘、毛边、表层破损；
2、3结构变形：纸尿裤本体因长期振动受压导致变形、结块、弹性腰围或魔术贴功能减弱；
2、4密封失效：独立包装袋（如有）的密封性下降；
3、优化包装设计：为包装材料选择、结构设计和堆码方式提供改进依据，降低运输破损率，节约成本；
二、测试样品：
1、产品：市售待测型号纸尿裤成品；
2、包装状态：wan全模拟真实出货状态。包括：
2、1单个纸尿裤的零售袋（如有）；
2、2放入定数纸尿裤的彩盒；
2、3将多个彩盒装入运输外箱，并按实际运输要求封箱、打包（如使用打包带、缠绕膜）；
2、4样品数量：至少3个完整包装件，以保证测试结果的统计意义；
三、设备与参数设置（核心）：

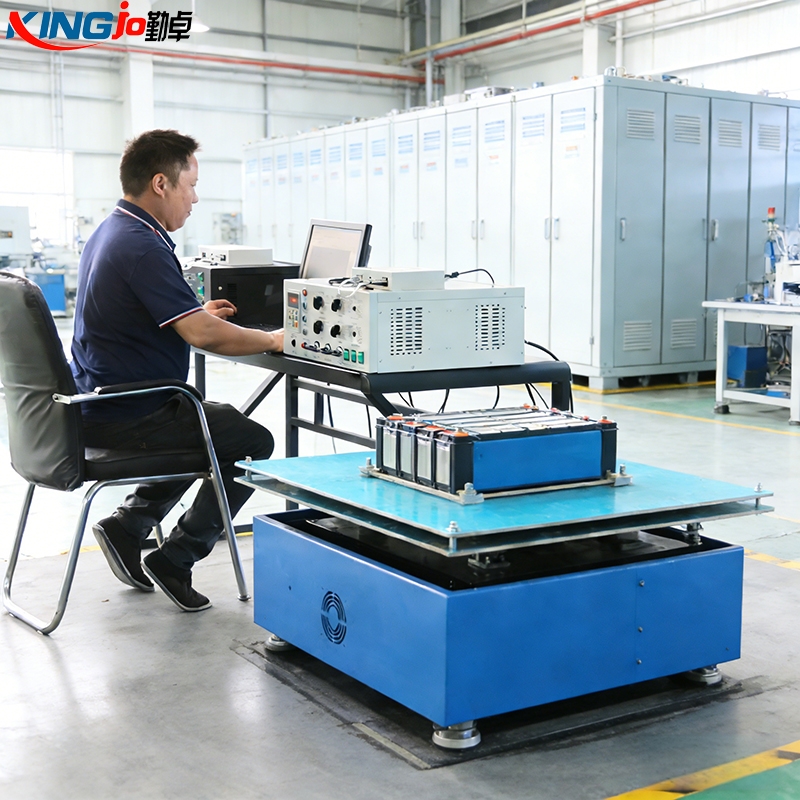

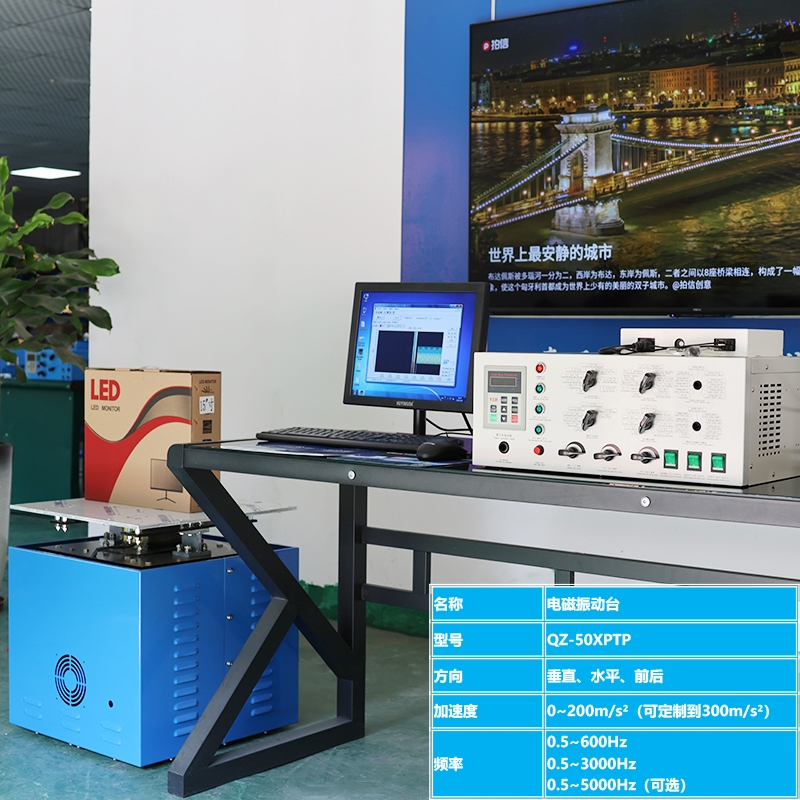

1、设备：电磁式振动试验台，需配备随机振动控制仪和载荷平台；
2、功率谱密度（PSD）谱图选择：
2、1本方案推荐采用ISTA通用随机振动谱，因其基于真实的公路运输数据，具代表性：
2、2谱图参数：
1.频率范围：1 Hz - 200 Hz；
2.总均方根加速度（Grms）：0.54 Grms（ISTA标准通用公路运输谱的典型值）；
2、3 PSD曲线（概要）：
1.1 Hz: 0.0001 g²/Hz；
2.4 Hz: 0.01 g²/Hz；
3.16 Hz: 0.01 g²/Hz；
4.40 Hz: 0.003 g²/Hz；
5.90 Hz: 0.0006 g²/Hz；
6.200 Hz: 0.0006 g²/Hz；
7.备选：可直接采用ASTM D4169中“卡车运输，一般情况"对应的振动条件，或客户指定的特定物流谱图；
3、测试条件：
3、1振动轴向：在三个相互垂直的轴向（X, Y, Z） 上分别进行测试。每个轴向的测试时间代表了该方向在总运输时长中的比例；
3、2测试时间：
1.标准方案：每个轴向测试1小时，总振动时间3小时。这通常模拟了约1000-2000英里的典型公路运输里程；
2.加强方案：若模拟更长或更严酷的运输，可将每轴向时间延长至2小时或更久；
3.负载：测试样品应牢固固定在振动台面上，可使用压杆或绑带防止跳动。可模拟实际堆码层数，在样品顶部放置配重板；
四、测试流程：
1、预处理：将测试样品在标准温湿度环境（如23±2℃， 50±5%RH）下放置至少24小时，使其状态稳定；
2、初始检查：记录样品初始状态，包括包装尺寸、重量、外观，并对内部纸尿裤进行拍照和功能检查（如称重、吸水速率初测，可选）；
3、安装样品：将包装件按正常运输朝向（通常为底面朝下）安装在振动台中心。使用夹具或绑带确保其与台面刚性连接；
4、执行振动测试：
1.启动随机振动控制程序，导入设定的振动谱图；
2.按顺序依次进行X、Y、Z三轴向测试。每个轴向测试结束后，暂停设备，检查包装外观有无明显破损。若无，则继续下一轴向；
5、 中间检查：在每个轴向测试结束后，快速检查外包装是否有开裂、鼓胀、胶带开胶等情况，并记录；
6、最终检查与评价：
6、1包装检查：详细记录外箱、内盒的破损、变形、磨损程度；
6、2产品检查：打开包装，逐一检查纸尿裤：
1.外观：表层有无磨损、起毛、破洞；有无明显压痕变形；印刷是否磨损；
2.结构：弹性腰围、腿围松紧带是否松弛或失效；魔术贴粘性是否下降；吸水芯体是否因振动移位、结块；
3.性能（可选抽样测试）：抽样测试振动后纸尿裤的吸收速度、回渗量、滑渗量等关键性能指标，与振动前数据对比，判断性能是否衰减；
7、出具报告：记录整个测试过程、参数、检查结果，附照片，并给出明确的结论（“通过"或“不通过"及改进建议）；
五、通过/失败判定标准：
1、包装失败：外箱严重变形或破裂，丧失对产品的保护能力；内盒开胶或破裂；
2、产品失败：
2、1纸尿裤出现功能性损伤（如魔术贴失效、弹性腰围失效）；
2、2出现影响使用安全或体验的外观损伤（如表层破损、严重起毛、明显污损）；
2、3性能指标（如吸收量、回渗量）衰减超过标准允许范围（例如，性能下降超过10%）；
六、后续根据结果改进建议：
1、若包装破损：考虑增强纸箱克重、改进箱型结构、增加内部隔板或角垫；
2、若产品磨损严重：考虑增加内包装袋（如独立PE袋）、优化纸尿裤在盒内的排列与填充紧密度、使用更光滑的内包装材料；
3、若产品变形/功能下降：优化彩盒或外箱的堆码抗压强度，避免运输中过度挤压；建议物流环节控制堆码层高；
